Tarmoq kartasi va transiverlar — loyihaning arzon qismi, lekin shu yerda bir haftani sabab izlashga yoʻqotish oson: link koʻtarilmaydi, tezlik boshqa, modul aniqlanmaydi. Nima nima bilan mos tushishini koʻrib chiqamiz.
Narxlar va aniq modellar alohida yigʻilgan — tarmoq kartalari, transiverlar va DAC toʻplamida, SFP+ (koʻpincha «SFP plus» deb yoziladi), SFP28 va 100G yuqori tezlikdagi tarmoqlar uchun QSFP28 portli tarmoq adapterlarining oʻzi esa — serverlar uchun tarmoq kartalari katalogida, narxi va mavjudligi bilan.
Qanday tezlik kerak
| Tezlik | Odatiy qoʻllanish |
|---|---|
| 1GbE | Boshqaruv, yordamchi serverlar, kichik ofislar. Virtualizatsiya uchun bugun yetarli emas |
| 10GbE | Virtualizatsiya xostlari va saqlash tizimini ulash uchun ishchi minimum |
| 25GbE | Yangi loyihalar uchun dolzarb tanlov: narxi 10GbE ga yaqin, zaxira esa ancha katta |
| 40/100GbE | Kommutatorlar orasidagi magistrallar, giperkonvergent klaster tugunlari, maʼlumot almashinuvi yuqori boʻlgan vazifalar |
Loyiha yangi boʻlsa — serverlarda 25GbE, magistrallarda 100GbE ni rejalashtiring. 10/40GbE ga nisbatan narx farqi kichik, ekspluatatsiya muddati esa sezilarli uzunroq.
Mis yoki optika
- RJ45 (oʻralgan juftlik). Qulay va tanish, lekin 10GbE da energiya isteʼmoli yuqoriroq, kechikish kattaroq, uzunlik boʻyicha qattiq cheklov bor. Stoyka yoki qavat ichidagi qisqa masofalarda oʻzini oqlaydi.
- DAC kabel. Uchlarida yechilmaydigan transiverlari boʻlgan mis kabel. Stoyka ichidagi 1–5 metrlik ulanishlar uchun eng arzon variant: server — kommutator. Undan uzoqqa yetmaydi.
- AOC kabel. Aktiv optik kabel, bir necha oʻn metrgacha. Qoʻshni stoykalar orasida.
- SFP+/SFP28/QSFP transiverli optika. Har qanday masofa uchun universal variant: koʻp modali tola boʻylab qisqa linklardan bir modali tola boʻylab kilometrlargacha.
Asosiy tuzoq — transiverlar mosligi
Koʻp tarmoq uskunasi ishlab chiqaruvchilari transiverdagi vendor identifikatorini tekshiradi va «begona» modul bilan portni koʻtarishdan bosh tortadi. Bundan amaliy xulosalar:
- Transiver «shunchaki SFP+ 10G» sifatida emas, kommutator yoki tarmoq kartasining aniq modeli uchun tanlanadi.
- Uchinchi tomon mos modullari odatda kerakli vendor ostida proshivka qilinadi va ishlaydi, lekin mosligini partiya xarididan keyin emas, oldin tekshirish kerak.
- Liniyaning ikkala uchi bir xil tola turi va bir xil toʻlqin uzunligidan foydalanishi shart. Koʻp modali modul bir modali bilan ulanmaydi.
Formfaktorlar: adashtirmang
- SFP — 1G
- SFP+ — 10G
- SFP28 — 25G (jismonan SFP+ bilan mos, port odatda ikkala tezlikni tushunadi)
- QSFP+ — 40G
- QSFP28 — 100G
QSFP portini maxsus kabel bilan pastroq tezlikdagi toʻrtta liniyaga boʻlish mumkin — bir nechta serverni kommutatorning bitta yuqori tezlikli portiga ulash kerak boʻlganda qulay.
Server uchun karta tanlashda nimani hisobga olish kerak
- OCP sloti PCIe ga qarshi. Zamonaviy HPE va Dell serverlarida tarmoq adapteri uchun ajratilgan OCP 3.0 sloti bor. Undan foydalanish toʻliq oʻlchamli PCIe slotlarini boshqa vazifalar uchun boʻshatadi.
- Protsessorni yengillashtirish. Korporativ sinf kartalari qayta ishlashning bir qismini oʻziga oladi — nazorat summalari, segmentatsiya, tunnellarni qayta ishlash. Yuklangan virtualizatsiya xostlarida bu CPU yuklanishini sezilarli kamaytiradi.
- Gipervizor tomonidan qoʻllab-quvvatlash. Kartani xariddan oldin virtualizatsiya platformangizning moslik roʻyxati boʻyicha tekshiring. Gipervizor tarkibida drayveri boʻlmagan ekzotik adapterlar — yangilashda noxush syurprizlar manbai.
- Portlar soni. Ikki port — nosozlikka bardoshli ulanish uchun minimum. Bitta port — kabel yoki kommutator porti buzilsa, server ishdan chiqadi degani.
Virtualizatsiya xostini ulashning odatiy sxemasi
Trafikni ajrating: boshqaruv, virtual mashinalarning ishchi tarmoqlari, saqlash, mashinalar migratsiyasi. Ajratish jismoniy (turli portlar) yoki mantiqiy (umumiy portlarda VLAN) boʻlishi mumkin, lekin har bir guruh turli kommutatorlar orqali ikki yoʻlga ega boʻlishi shart. Serverning ikkala portini bitta kommutatorga ulash yagona nosozlik nuqtasini qoldiradi va zaxiralashni qadrsizlantiradi.
Uskunangizga mos tarmoq adapterlari va transiverlarni kommutator va server modellari boʻyicha tekshirib tanlab beramiz. info@itsmart.uz ga yoki Telegram orqali yozing.
QSFP28 va 100G: qachon kerak va nima nima bilan mos
QSFP28 haqidagi savollar haqiqiy 100 gigabitli loyihalardan koʻra tez-tez keladi va deyarli har doim QSFP+ bilan chalkashlik sababli. Razyomlar bir xil koʻrinadi, lekin tezliklar boshqacha: QSFP+ — bu 40G, QSFP28 — 100G. QSFP28 porti odatda 40 gigabitli QSFP+ modulini ham qabul qiladi, teskarisi esa ishlamaydi: QSFP28 moduli QSFP+ portiga mexanik jihatdan tushadi, lekin link yo 40G boʻladi, yo umuman koʻtarilmaydi.
Korporativ tarmoqda yuz gigabit uchta holatda kerak: yadro kommutatorlari orasidagi aplinklar, all-flash saqlash yoki vSAN va Ceph klasteri tugunlarini ulash, hamda inferens uchun GPU li tugunlar. Yigirmatacha mashina ishlaydigan oddiy virtualizatsiya xosti uchun bu ortiqcha — u yerda 25G, koʻpincha esa 10G ham yetadi.
| Razyom | Tezlik | Nima bilan ulanadi | Odatiy masofa |
|---|---|---|---|
| SFP+ | 10G | DAC, AOC, OM3/OM4 boʻyicha SR modul | DAC 5 m gacha, SR OM3 da 300 m gacha |
| SFP28 | 25G | DAC, AOC, OM4 boʻyicha SR modul | DAC 5 m gacha, SR 70–100 m gacha |
| QSFP+ | 40G | DAC, AOC, MPO boʻyicha SR4 | SR4 OM4 da 100–150 m gacha |
| QSFP28 | 100G | DAC 3–5 m, AOC 30 m, MPO boʻyicha SR4, bir modli LR4 | SR4 100 m gacha, LR4 10 km gacha |
Xarid qilingandan keyin 100G loyihasini toʻxtatib qoʻyadigan uchta amaliy nuqta:
- Tolaning razyomi boshqacha. 100G SR4 va 40G SR4 modullari LC juftligi boʻyicha emas, koʻp tolali MPO-12 razyomi boʻyicha ishlaydi: sakkizta tola, har tomonga toʻrttadan. Oddiy LC patchkordlar ularga toʻgʻri kelmaydi, trassani esa oldindan MPO ostida loyihalash kerak — krosslarni qayta qilish modullarning oʻzidan qimmatroq.
- PCIe liniyalari. 100G karta uchun PCIe 3.0 x16 yoki PCIe 4.0 x8 slot kerak. PCIe 3.0 x8 slotida u jismonan ishlaydi, lekin taxminan 63 Gbit/s ga taqaladi — yaʼni yuz uchun toʻlab, oltmishni olasiz. Xariddan oldin aniq serverning rayzeri qanday va qanday kenglikdagi slotlar berishini tekshiring.
- Issiqlik. QSFP28 modullari SFP+ dan sezilarli koʻproq qiziydi. Zich joylashgan va kuchsiz shamollatiladigan 1U korpusda modul issiqlik himoyasiga oʻtadi va bu «link sababsiz miltillayapti» koʻrinishida namoyon boʻladi. 100G uchun normal ventilyatsiyani rejalashtiring va bunday kartalarni berk slotlarga qoʻymang.
Alohida boʻlish haqida: QSFP28 → 4 × SFP28 kabeli kommutatorning bitta 100G portini 25G dan toʻrttaga aylantiradi — shu tarzda toʻrtta server yadro portiga ulanadi. Xuddi shunday QSFP+ 10G dan 4 × SFP+ ga boʻlinadi. Teskari yigʻish mumkin emas: toʻrtta SFP+ port kanallarni agregatsiya qilishdan boshqa yoʻl bilan bitta qirq gigabitli linkka aylanmaydi, bu esa bitta oqim tezligi emas, sessiyalarni muvozanatlash haqida.
DAC kabellar tezlik boʻyicha ajratilgan: 10G, 25G, 40G va 100G.
Toʻrtala shakl-faktordagi modullar mavjud: SFP, SFP+, SFP28 va QSFP optik modullari — gigabitli SFP uchun 170 600 soʻmdan, SFP28 25G 550 600 soʻmdan, QSFP28 100G SR4, LR4 va BiDi 754 100 soʻmdan, ustiga DAC kabellar. Tarmoq kartalari hozircha 40G QSFP+ va 25G SFP28 gacha yetadi — ular narxlari bilan shu yerda; yuz gigabitli kartani trassa va razyomlar hisobi bilan birga, loyiha ostida alohida tanlaymiz.
Savol va javoblar
40G QSFP+ modulini QSFP28 portiga qoʻyish mumkinmi?
Qoida tariqasida ha: QSFP28 porti 100G ni ham, 40G ni ham tushunadi. Teskari tomonga ishlamaydi — QSFP28 moduli QSFP+ portiga mexanik tushadi, lekin yuz gigabitni olmaysiz, link esa umuman koʻtarilmasligi mumkin. Aniq kommutator hujjatlari boʻyicha tekshirish kerak: QSFP28 portlarida 40G ni qoʻllab-quvvatlash barcha modellarda kafolatlanmagan.
100 gigabitli link uchun nima kerak?
PCIe 3.0 x16 yoki PCIe 4.0 x8 slotidagi QSFP28 portli karta, kommutatorda QSFP28 porti va uzatish muhiti: stoyka ichida 3–5 metrgacha DAC, stoykalar orasida 30 metrgacha AOC, MPO-12 koʻp tolali trassa boʻyicha 100 metrgacha SR4 modullari yoki bir modli tola boʻyicha 10 kilometrgacha LR4. Eng qimmatga tushadigan xato — oddiy LC juftligini tortib, keyin SR4 MPO talab qilishini aniqlash.

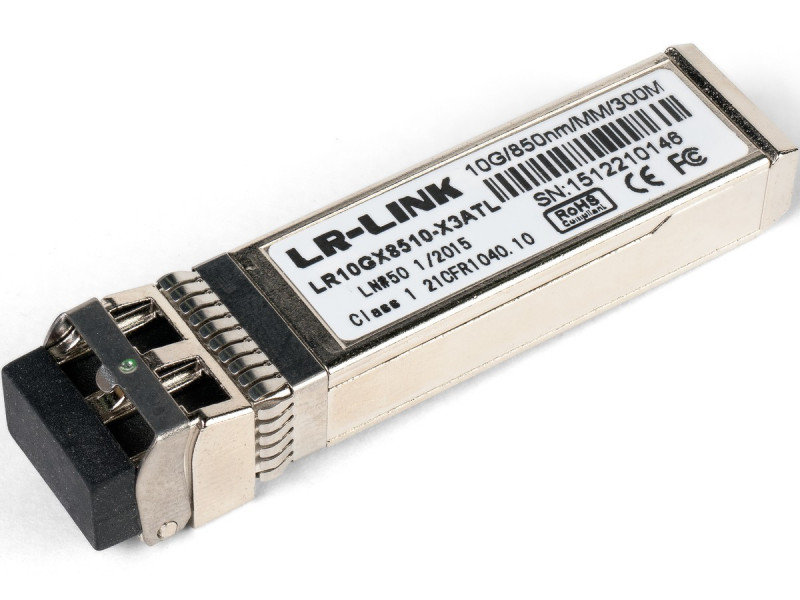

Illyustratsiya: Dmitry Nosachev, Wikimedia Commons (CC BY-SA 4.0).
